一、 简介
用于管控区域的无线信号覆盖，双向传输位置、环境、仪表、语音等数据。北斗+，应用北斗对时确保定位准确、数据同步。5G+，应用5G专网或5G公网在保证数据实时、可靠传输的同时，高效现场实施。
二、 典型应用
1. 人员定位：配合安然安全生产信息化管理系统平台软件、定位子站和标识卡，实现人员定位。
2. 安全避险：
a）上传标识卡发出的求救信息；b）下发给标识卡报警信号。
3. 环境监测：
通过485接口外接传感器，采集信息（如危险气体、温湿度、烟雾等信息）。
支持zigbee协议传感器，采集信息（如危险气体、温湿度、烟雾等信息）。
三、 主要特性
1. 接口丰富：支持光纤、以太网接口、4G/5G网口（选配）、RS-485接口（环境监测用）、zigbee接口（环境监测用，支持标准zigbee协议传感器）；
2. 高可靠性：RS-485串口支持电磁隔离；网络支持电磁隔离；
3. 高性能保证：符合 FCC、CE 标准，-40～70℃满足工业现场需求的工作温度；
4. 高抗扰度设计：浪涌IV级，快速瞬变干扰IV级，辐射电磁场干扰III级，静电放电干扰III级；
5. 简单远程维护：支持告警信息上传；支持WEB界面设置；支持通过光纤/以太网、4G/5G进行分站固件升级，易于远程管理，更快速，更高效；
1. 低功耗：无风扇设计，自然对流散热、功耗低于2W。
6. 离线数据存储：现场服务器异常或者网络异常通讯链路断开，分站可以存储所有定位数据；等待服务器或者网络恢复正常，立即上传离线数据；离线数据存储时间30天；
一、 主要技术参数
产品型号 | AR002-0-DWCJ-TX03 AR002-0-DWCJ-TX04 AR002-0-DWCJ-TX05 AR002-0-DWCJ-TX06 AR002-0-DWCJ-TX07 AR002-0-DWCJ-TX13 AR002-0-DWCJ-YJ01 | AR002-II-DWCJ-TX03 AR002-II-DWCJ-TX04 AR002-II-DWCJ-TX05 AR002-II-DWCJ-TX06 AR002-II-DWCJ-TX07 AR002-II-DWCJ-TX13 AR002-II-DWCJ-YJ01 |

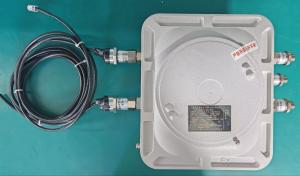

产品图片 | |
|
输入电压 | DC12V-24V或者AC85V～264V | |
工作电流 | ≤1A | |
功率 | ＜2W | |
以太网电口 | 10Base-T/100Base-TX；流量控制；全/半双工，自适应工作模式 | |
光纤接口 | 100Base-FX；LC口连接；支持单模（20Km） | |
4G网/5G网 | 4G全网通（2G/3G/4G）LTE Cat.4 支持最大下行速率 150Mbps 和最大上行速率50Mbps。 5G全网通（2G/3G/4G/5G） 5G SA：最高下行速率达到2 Gbps，上行速率达到1 Gbps 5G NSA：最高下行速率达到2.2 Gbps，上行速率达到575 Mbps | |
RS-485接口 | 传输距离≤1km | |
ZigBee Plus接口 | 工作频率： 2405MHz～2480MHz | |
ZigBee PLus发射功率 | -50dBm～+22dBm | |
ZigBee Plus接收灵敏度 | ≤-75dBm | |
ZigBee Plus独立信道 | 16个（11-26） | |
ZigBeePlus有效通讯距离 | 空旷区域、建筑稀疏区域：180米 | |
钢结构、罐区：120米 | ||
砖墙、混凝土墙、水泥防爆车间、铁皮外墙车间、办公楼：90米。 过2次墙的：混凝土墙0米，其他60米。 | ||
对时系统 | 北斗 | |
离线数据容量 | ≤30天 | |
LED指示灯 | 无线、有线、运行 | 无 |
最大外形尺寸 | 200mm×200mm×100mm | 270mm×230mm×126.5mm |
外壳材质 | ABS | 铸铝合金ZL102 |
防护等级 | IP65，防腐蚀等级WF2 | |
适用范围 | 非防爆区域 | 气体IICT6、粉尘A21及以下区域 |
重量 | 1.7kg | 7kg |
寿命 | 8-10年 | |
二、 选购信息
可选型号 | 产品名称 | 接口类型 | ||||||
以太 环网 | RS-485 采集接口 | 通信接口 | 以太网 电口
| 光口 | 语音报 警接口 | 定位 接口 | ||
AR002-0-DWCJ-TX03 | 安然定位采集分站（POE供电） | × | √ | 网线 | 1个 | × | √ | √ |
AR002-0-DWCJ-TX04 | 安然定位采集分站 （5G公网、5G专网，兼容4G公网 ） | × | √ | 4G/5G公网 | 1个 | × | √ | √ |
AR002-0-DWCJ-TX05 | 安然定位采集分站（光纤非环网型） | × | √ | 光纤 | 1个 | 2个 | √ | √ |
AR002-0-DWCJ-TX06 | 安然定位采集分站（网线型） | × | √ | 网线 | 1个 | × | √ | √ |
AR002-0-DWCJ-TX07 | 安然定位采集分站（光纤型环网型） | √ | √ | 光纤 | 1个 | 2个 | √ | √ |
AR002-0-DWCJ-TX13 | 安然定位采集分站 （光纤环网+华为4G专网） | × | √ | 4G专网 | 1个 | × | √ | √ |
AR002-0-DWCJ-YJ01 | 安然应急定位采集分站 （4G公网全网通） | × | √ | 4G公网 | 1个 | × | √ | √ |
AR002-II-DWCJ-TX03 | 安然防爆定位采集分站（POE型） | × | √ | 网线 | 1个 | × | √ | √ |
AR002-II-DWCJ-TX04 | 安然防爆定位采集分站（5G公网、5G专网，兼容4G公网 ） | × | √ | 4G/5G公网 | 1个 | × | √ | √ |
AR002-II-DWCJ-TX05 | 安然防爆定位采集分站（光纤非环网型） | × | √ | 光纤 | 1个 | 2个 | √ | √ |
AR002-II-DWCJ-TX06 | 安然防爆定位采集分站（网线型） | × | √ | 网线 | 1个 | × | √ | √ |
AR002-II-DWCJ-TX07 | 安然防爆定位采集分站（光纤型环网型） | √ | √ | 光纤 | 1个 | 2个 | √ | √ |
AR002-II-DWCJ-TX08 | 安然防爆定位采集分站（光纤非环网+5G公网、专网兼容4G公网） | × | √ | 光纤 | 2个 | 2个 | √ | √ |
AR002-II-DWCJ-YJ01 | 安然防爆应急定位采集分站（4G公网全网通） | × | √ | 4G公网 | 1个 | × | √ | √ |
注：√为支持，×为不支持 | ||||||||
